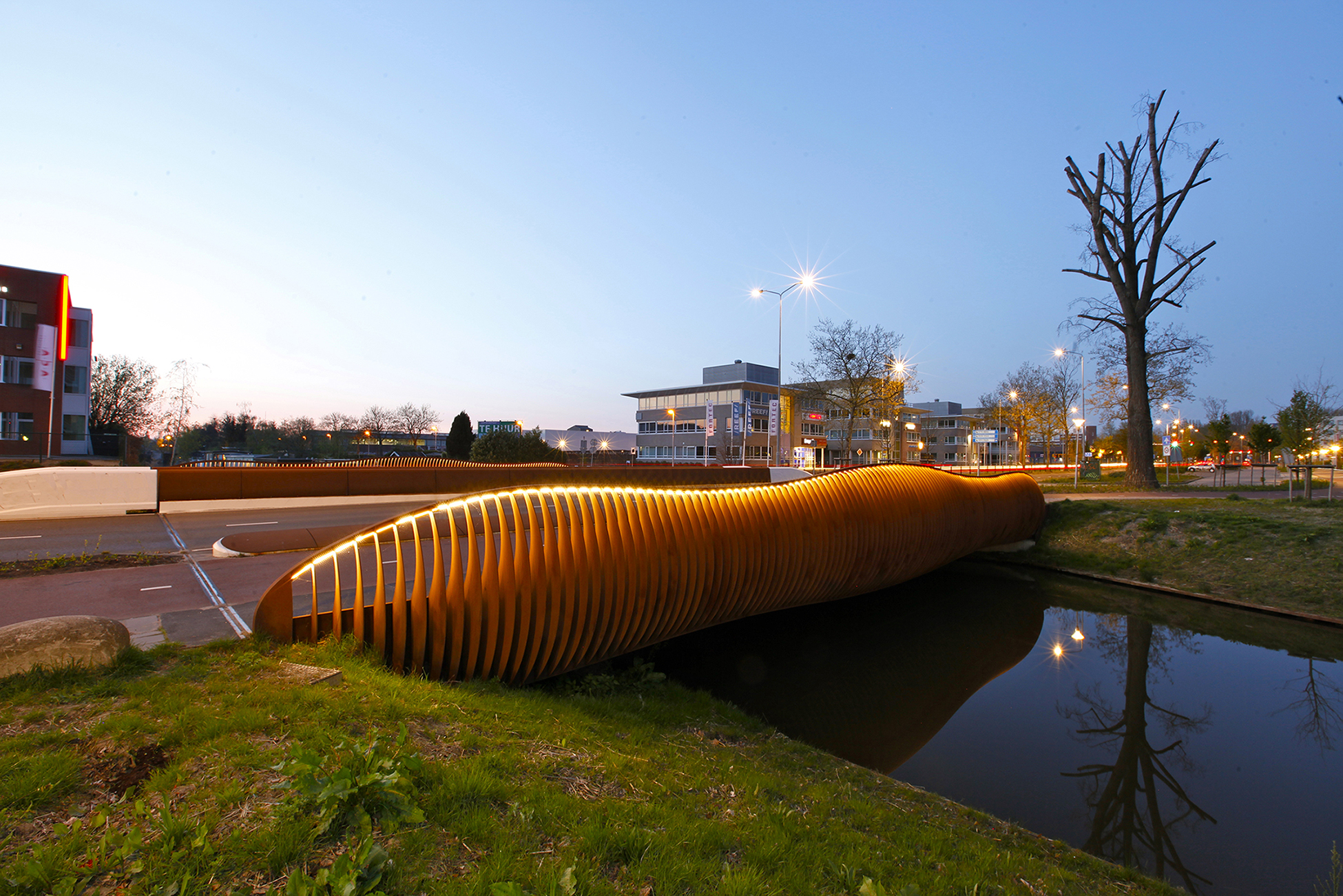

verkeersbrug met cortenstaal Bureau Stoep
- Tags:
- cortenstaal
- verkeersbruggen

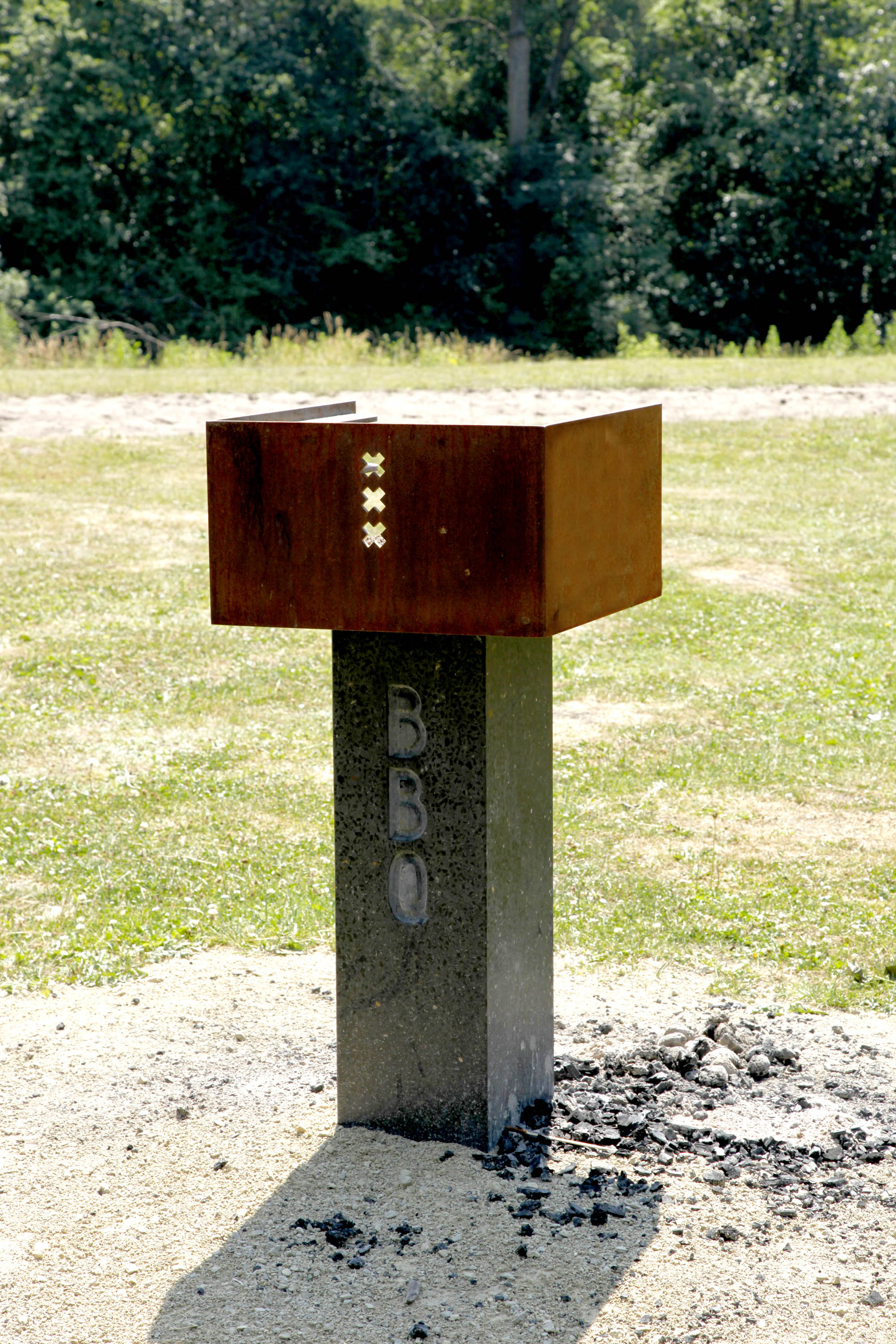

BBQ Amterdamse Bos Bureau Stoep
- Tags:
- cortenstaal
- overig

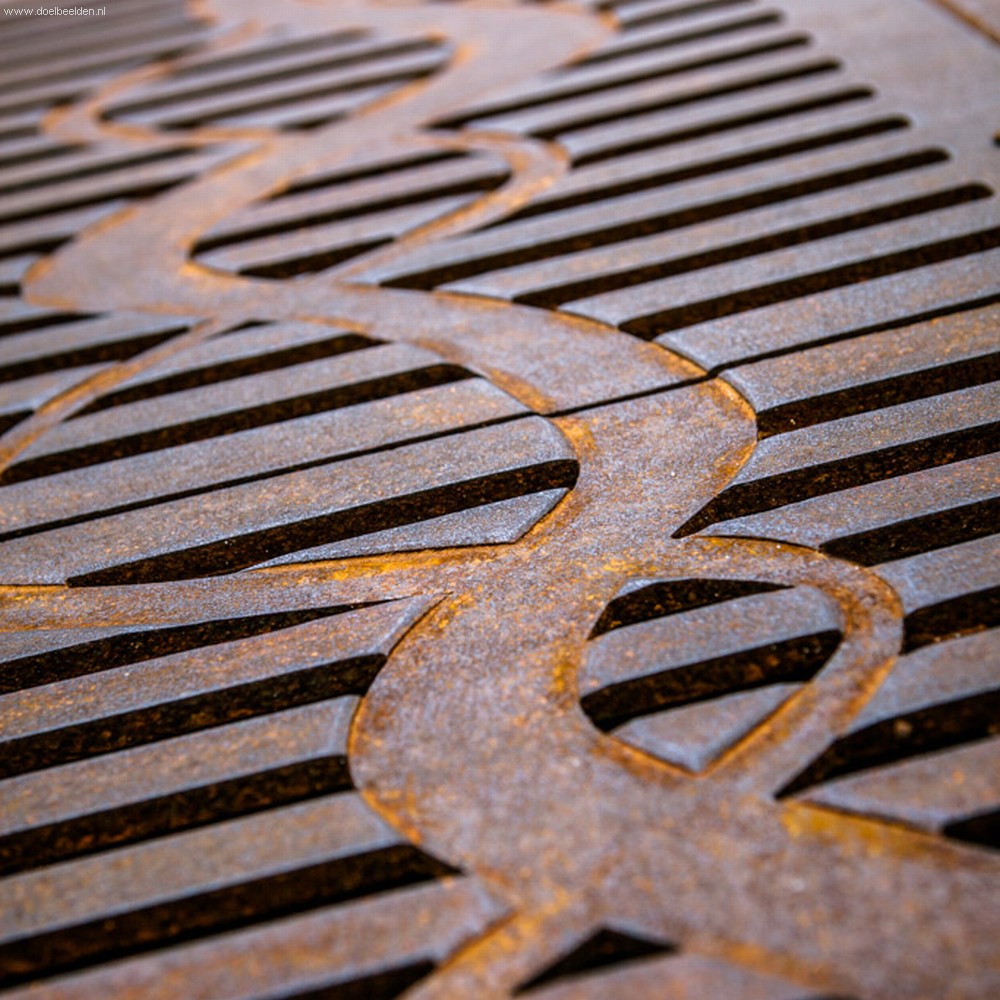

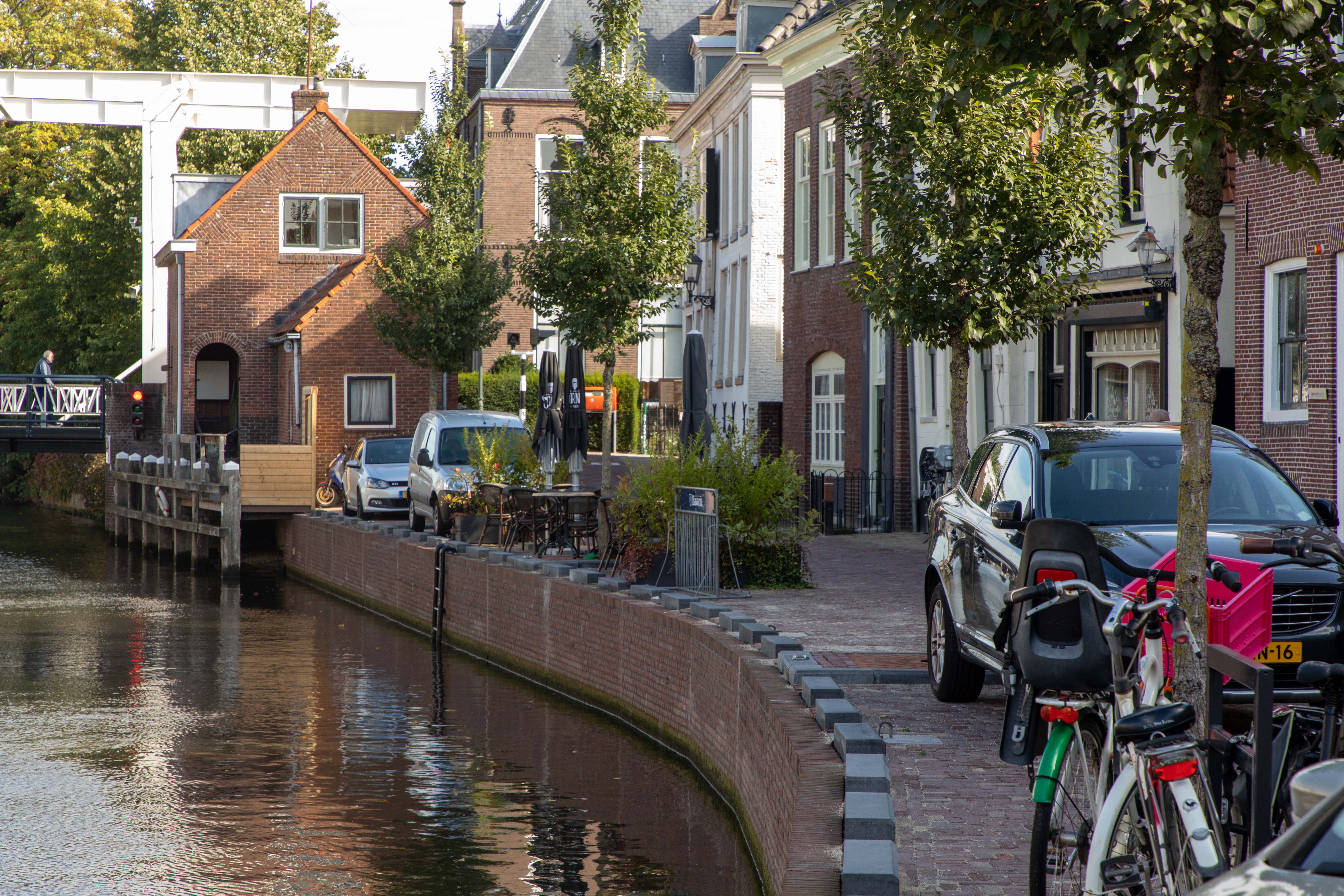

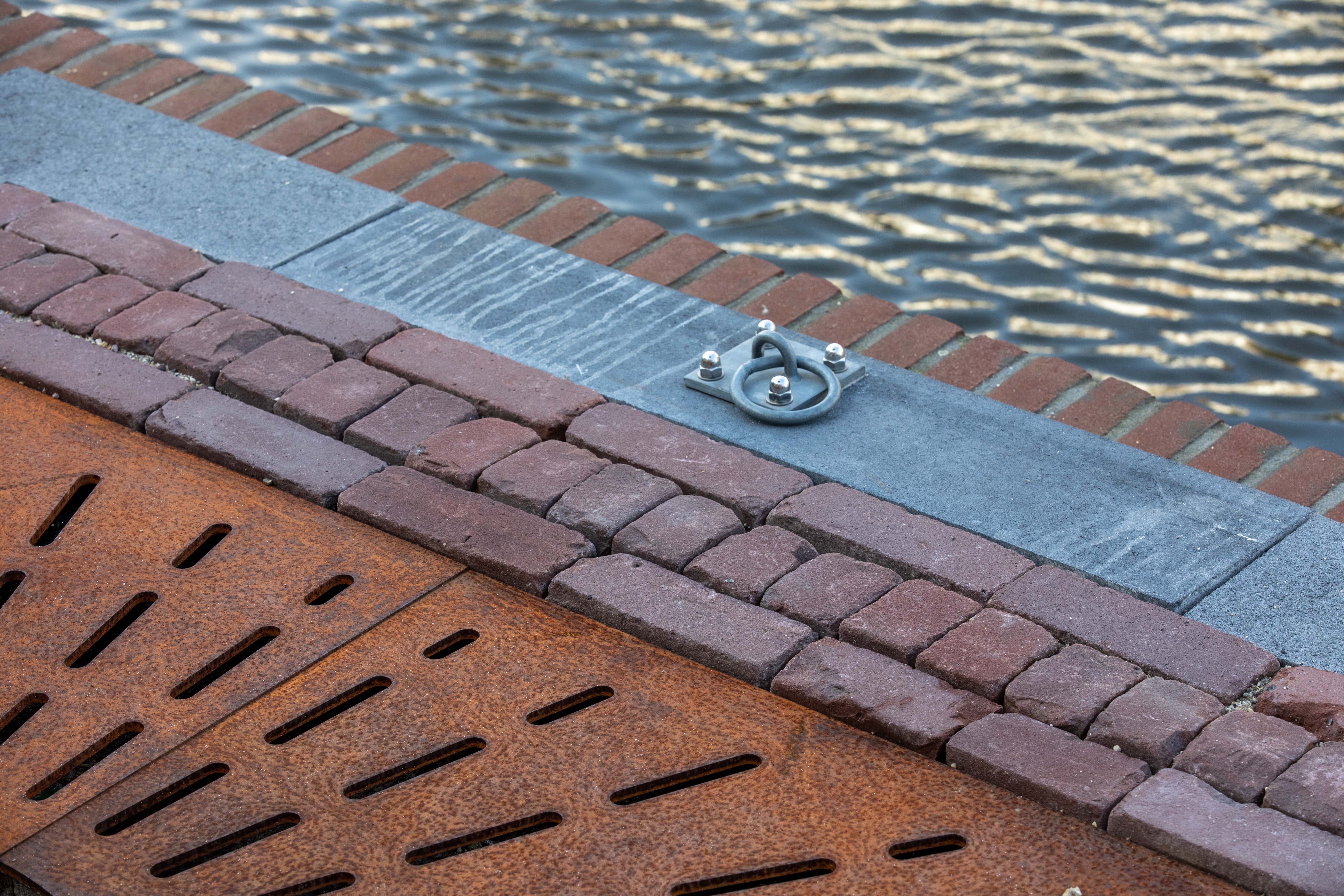

Freestyle CorTen Havenkade Noord Almelo
- Tags:
- afwatering
- cortenstaal

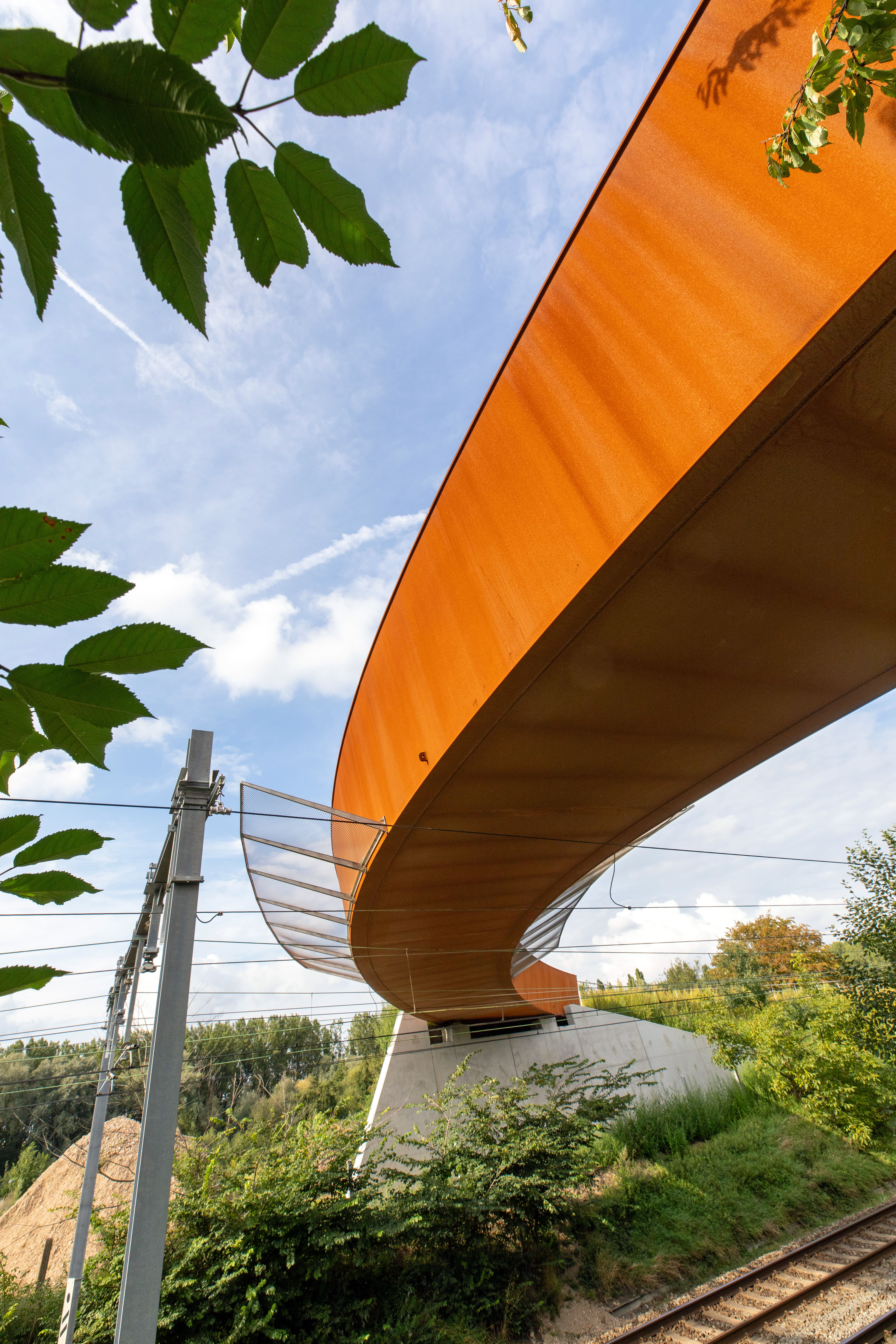

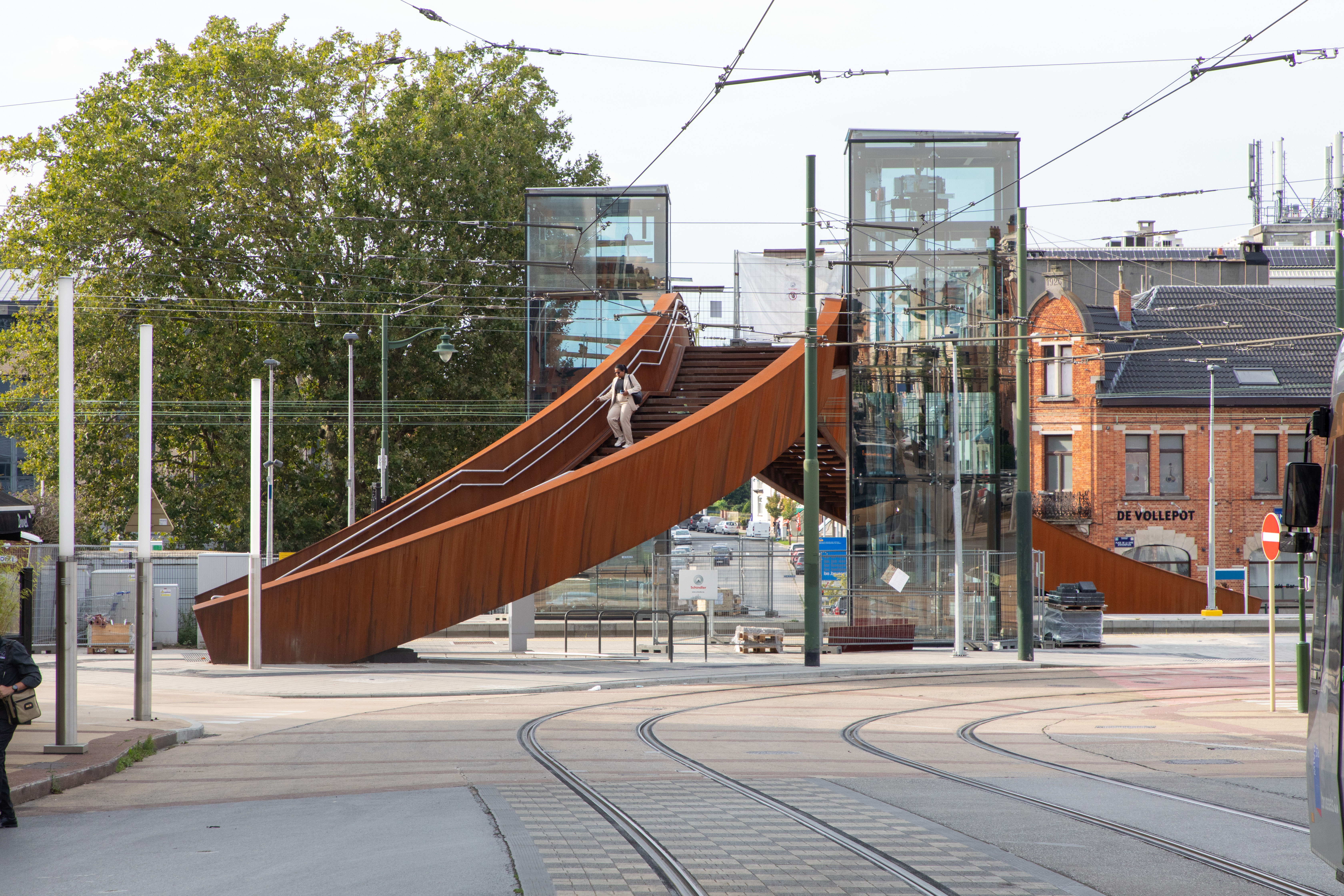

Passerelles Brussel

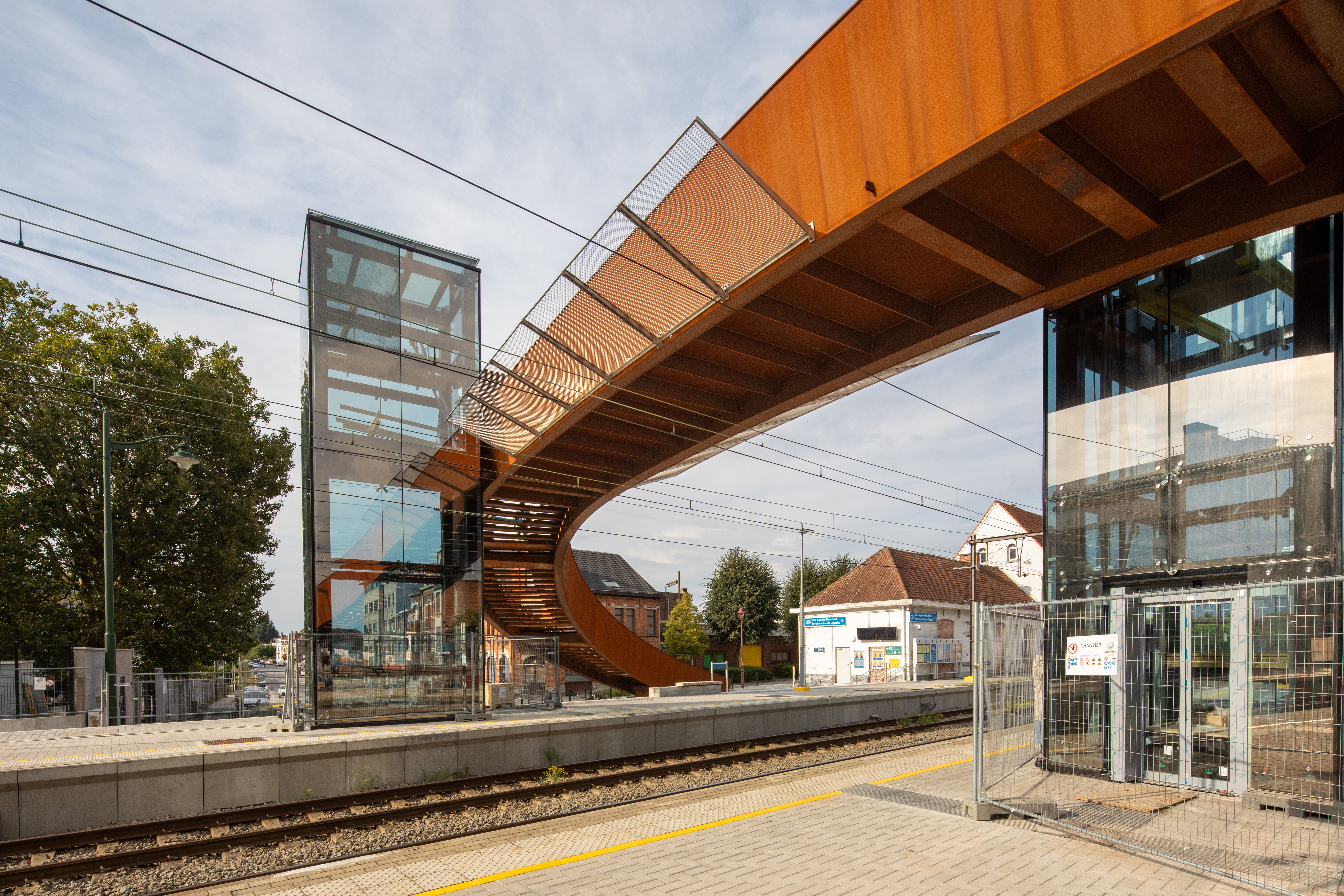

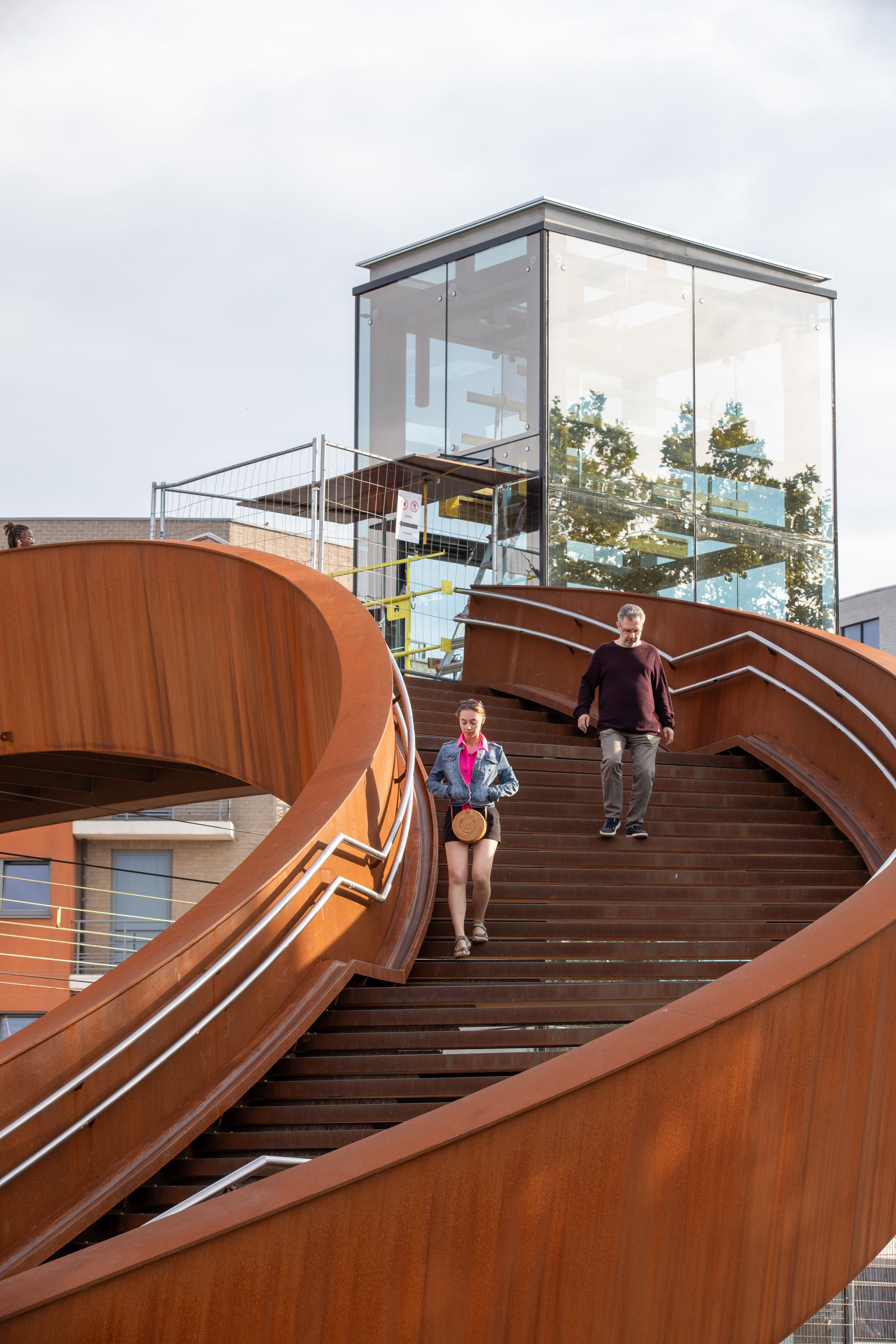

De brug in Sint-Agatha-Berchem springt het meest in het oog. Constructief zit het sculpturale ontwerp slim in elkaar: torsiestijve dragende balustrades ondersteunen brugdek en traptredes, de balustrades zelf steunen op uitkragende balken die één geheel vormen met het staalwerk van de liftschachten. De keuze voor dragende balustrades komt voort uit de wens het te overbruggen hoogteverschil voor voetgangers tot het minimum te beperken. Door de draagconstructie niet onder maar naast het dek te plaatsen, ligt de bovenzijde van het brugdek als snel vijftien tot twintig centimeter lager dan wanneer de traditionele opbouw van dragende liggers met daarop een dek zou zijn toegepast.
Passerelles Brussel

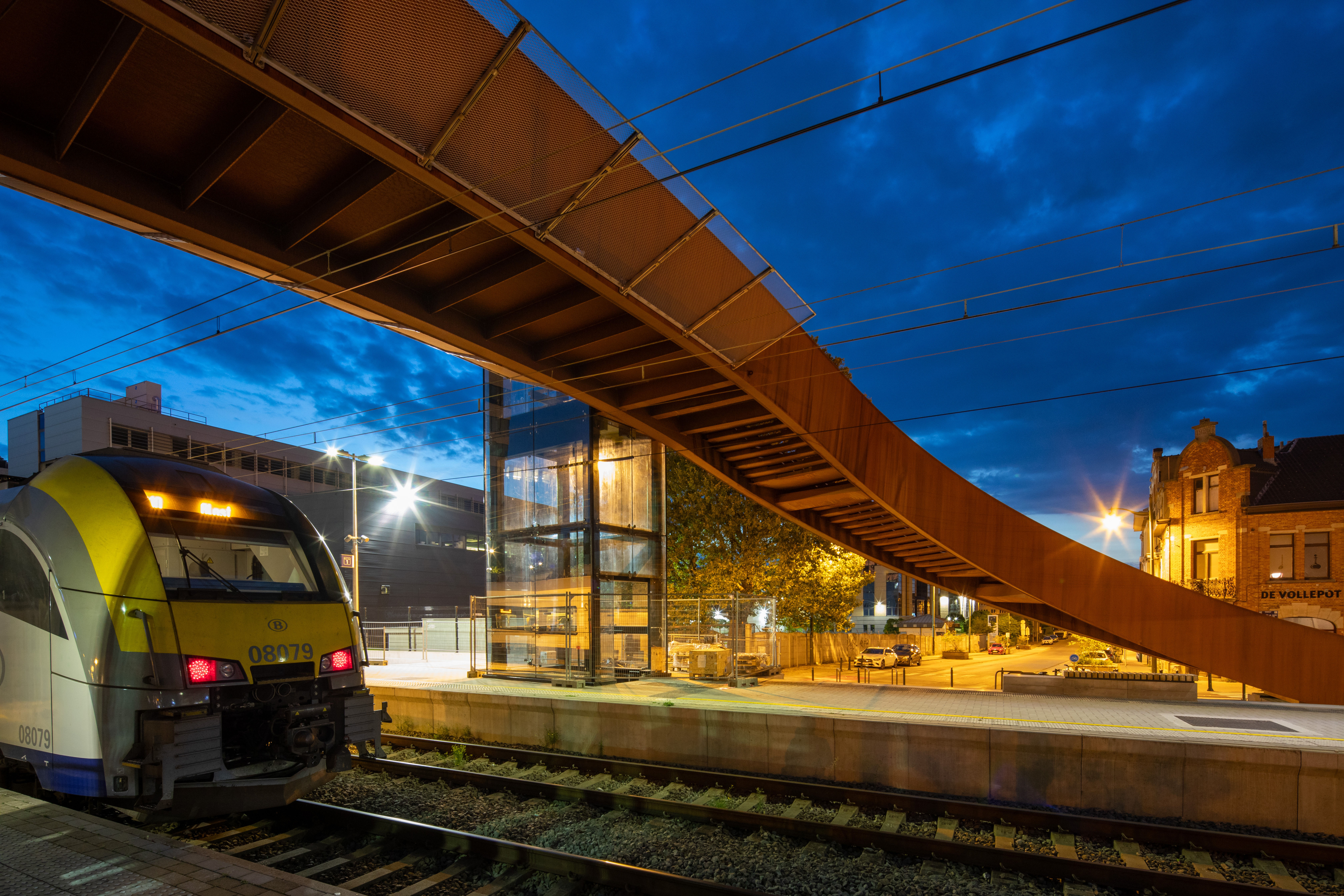

Passerelle Brussel L50 voetgangersoversteek

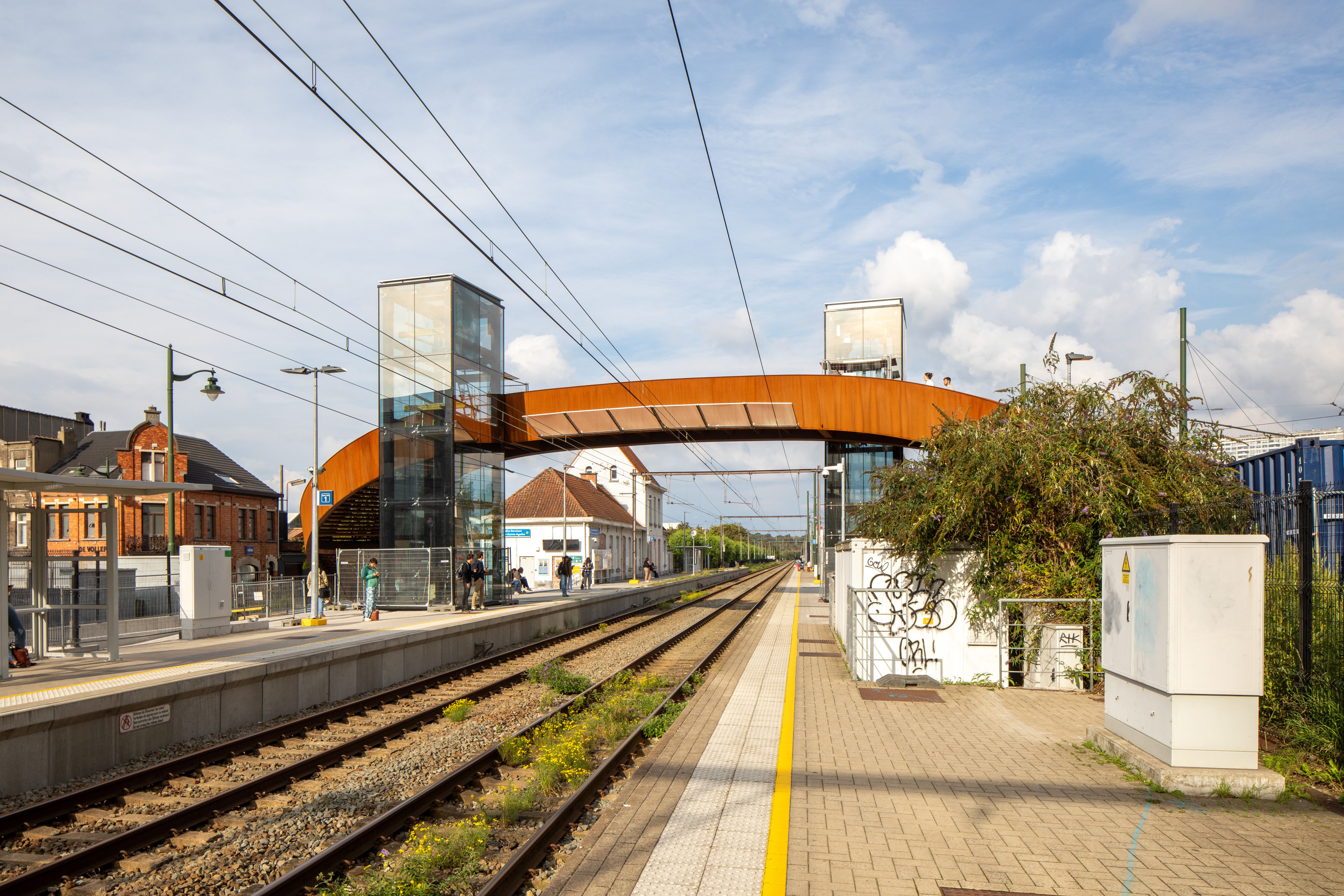

In opdracht van Infrabel en in samenwerking met Artgineering maakten we in 2017 het winnende aanbiedingsontwerp voor de passerelles over spoorweg L50 ten noorden van Brussel. Met de markante bruggen van cortenstaal is zowel bij station Sint-Agatha-Berchem als in het iets oostelijker gelegen Ganshoren de oversteek een stuk fraaier en comfortabeler geworden. Ook de fysieke verbinding met het zeer nabij gelegen Vlaanderen is versterkt en daarnaast speelt het ontwerp in op de toekomstige uitbreiding van het GEN (Gewestelijk ExpresNet).
compact brugontwerp
Van de drie inschrijvende partijen, Greisch, Ney+Partners en de combinatie ipv Delft/Artgineering, wordt de laatste verkozen tot winnaar. Opvallend, want in plaats van de gevraagde fiets- en voetgangersbrug ontwerpen we voor Sint-Agatha-Berchem een voetgangersbrug met fietsgoten en liften. Een gewaagde keuze, maar ook een heel logische. Een volwaardige fietsbrug vereist lange hellingbanen die op de locatie maar nauwelijks zijn in te passen en bovendien erg beeldbepalend zouden zijn.
Passerelles Brussel
dragende liftkokers van L50 Passerelle
Ook de verbindingen tussen liftschachten en brugconstructie zijn stijf en middels lasverbindingen uitgevoerd. De eenzijdige uitkraging zorgt voor een ongebruikelijk krachtenspel in de schachtconstructie, met druk- en trekkolommen. Voor de staalbouwer was dit een uitdaging, die verder werd vergroot doordat de liftkokers om esthetische redenen zijn uitgevoerd als vierendeelconstructie, dus zonder diagonale windverbanden. Dit om optimale transparantie te behouden en een zo rustig mogelijk totaalbeeld te krijgen, met de lift als ladder. Om dezelfde reden zijn ook de regenwaterafvoer van het brugdek en dak van de lifttorens geïntegreerd in de stalen kokers van de liftstructuur.
Meer informatie: projectbladzijde

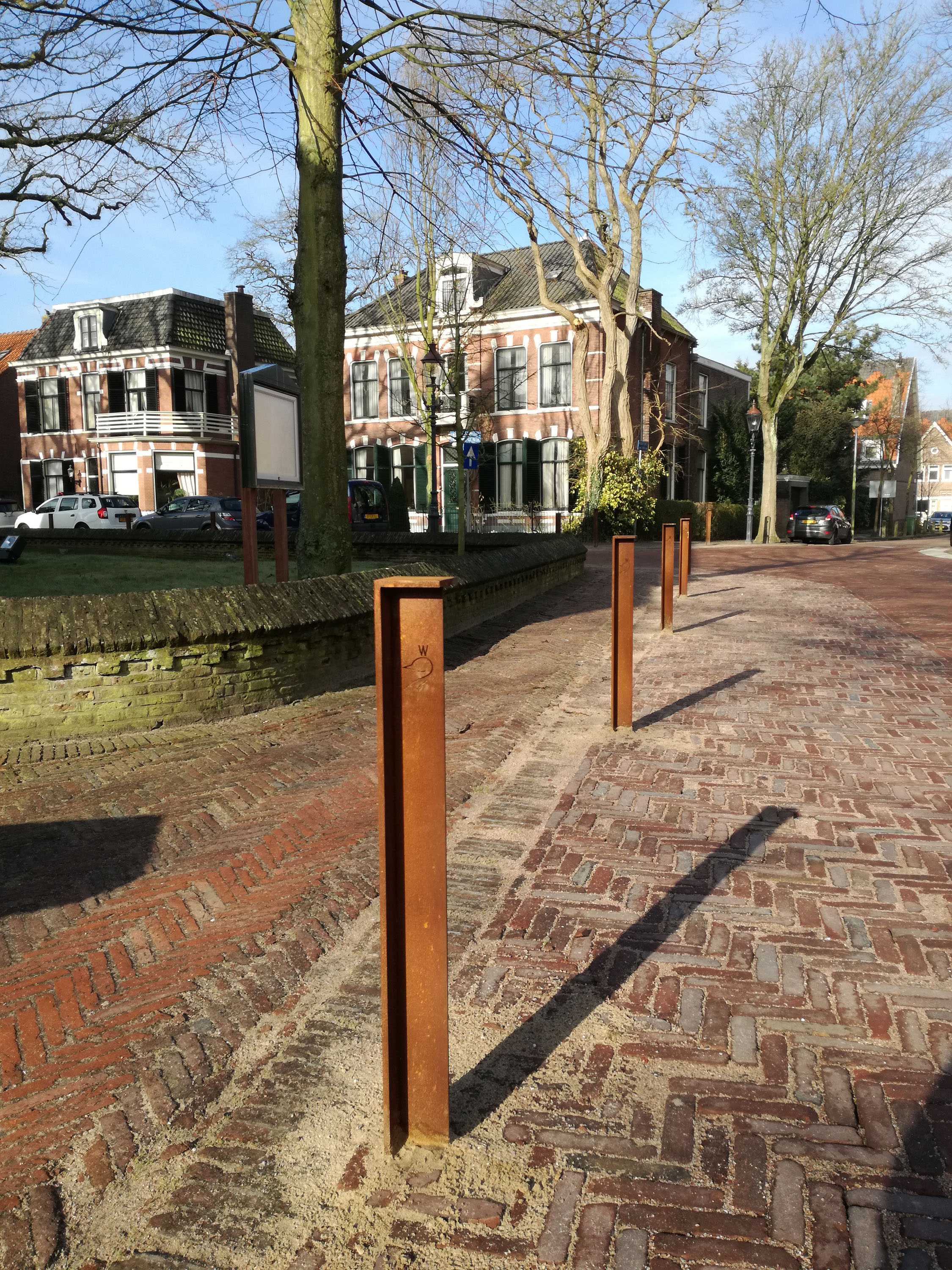

anti-parkeerpaal cortenstaal Heemstede Bureau Stoep
